Назначение, токи и рабочие сектора огней :
1 - крыльевой огонь (красный), до 150 мА, сектор А - выключен, сектора Б и В - включен;
2 - крыльевой огонь (зеленый), до 150 мА, сектор А - выключен, сектора Б и В - включен;
3 - посадочный огонь (белый), до 150 мА, сектора А и Б - выключен, сектор В - включен;
4 - посадочный огонь (белый), до 150 мА, сектора А и Б - выключен, сектор В - включен;
5 - двойной проблесковый огонь (белый), до 200 мА, сектор А - выключен, сектора Б и В - включен;
6 - одинарный проблеск. огонь (красный), до 200 мА, сектор А - выключен, сектора Б и В - включен.

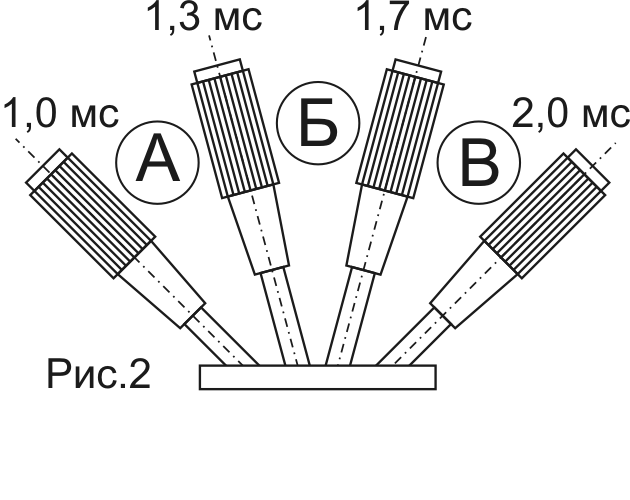

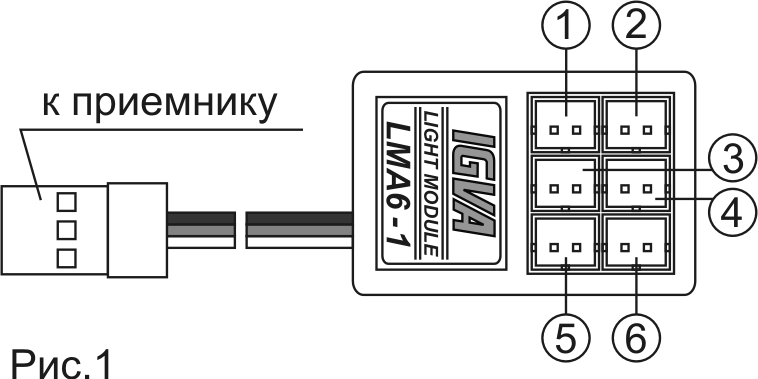

Номера огней представлены на рис.1, сектора (положение ручки передатчика) - на рис.2.

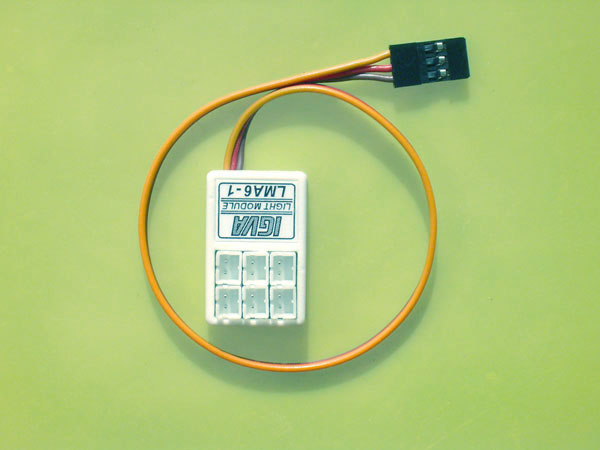

Данный световой модуль предназначен для управления комплектом бортовых аэронавигационных и посадочных огней на летающих моделях. Сами аэронавигационные и посадочные огни в комплект модуля не входят и приобретаются отдельно, либо изготавливаются самостоятельно на базе ультраярких светодиодов соответствующего цвета. Для аэронавигационных огней рекомендуется применять широкоугольные светодиоды, для посадочных огней - узкоугольные. Полярность подключения - на рис.3.
Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемника-передатчика). Включение и выключение групп огней (при включенном приемнике) определяется положением ручки или трехпозиционного тумблера соответствующего канала передатчика.
Питание модуля осуществляется непосредственно от силовой шины приемника от общего источника - 4 NiCd аккумулятора или ВЕС 5 В. Поскольку БАНО представляет собой постоянную дополнительную нагрузку до 1 А, этот факт следует учитывать при подборе ВЕС. В случае использования огней нашего производства превышение питающим напряжением уровня 5,5 В недопустимо. При самостоятельном изготовлении огней и подборе токоограничивающих резисторов, напряжение может быть увеличено.
Внимание ! Конструкция модуля негерметичная, поэтому модуль следует устанавливать в фюзеляже модели в месте, защищенном от попадания влаги, пыли и брызг топлива. Также желательно предусмотреть защиту модуля от вибрации.
