FPV Приемник HappyModel ELRS 2.4GHz EP1 TCXO
Привязка модуля к приемнику EP1:
- Подайте питание на приемник, дождитесь, пока зеленый светодиод не погаснет, немедленно выключите питание и затем повторите вышеперечисленные шаги. Когда приемник включается в третий раз, зеленый светодиодный индикатор начинает мигать дважды, что означает, что приемник переходит в режим привязки.
- Войдите в меню ELRS на вашей радиоаппаратуре, затем нажмите [Bind].
Обновление прошивки с помощью Wi-Fi:
- Переведите приемник в режим привязки, а затем подождите около 1 минуты, не привязывая его, тогда приемник автоматически перейдет в режим Wi-Fi, вы можете подключиться к Wi-Fi, хот-спот ExpressLRS RX, пароль expresslrs.
- Зайдите на сайт для обновления прошивки, введя адрес "10.0.0.1" и выберите нужную прошивку, затем нажмите "обновить", подождите около 1-2 минут, процесс обновления завершится, и вы увидите "обновление прошивки выполнено успешно и перезагрузка", что означает обновление завершено.
Значение светодиодного индикатора приемника:
- Светодиод горит постоянно - успешная привязка / соединение установлено;
- Двойное мигание светодиода - находится в режиме привязки;
- Медленное мигание светодиода - отсутствие сигнала от модуля TX;
- Быстрое мигание светодиода - приемник в режиме точки доступа Wi-Fi.
Примечания:
- Передающий модуль и радиоприемник должны быть одной версии прошивки ELRS, в противном случае привязка не будет выполнена.
Обновление прошивки ELRS
Технические характеристики:
- Рабочая частота: 2.4ГГц;
- Рабочее напряжение: 5В;
- Процессор: ESP8285, SX1280/1281;
- Минимальная частота обновления: 25Гц;
- Максимальная частота обновления: 500Гц;
- Пиковое усиление: 2.23дБи;
- Прошивка: ExpressLRS 3.0.1;
- Протокол: CRSF;
- Цель обновления прошивки: aec8ad82;
- Встроенный TCXO: кварцевый генератор с температурной компенсацией;
- Разъем антенны: IPEX/U.FL;
- Размер: 10х10х3мм;
- Вес: 0.42г.

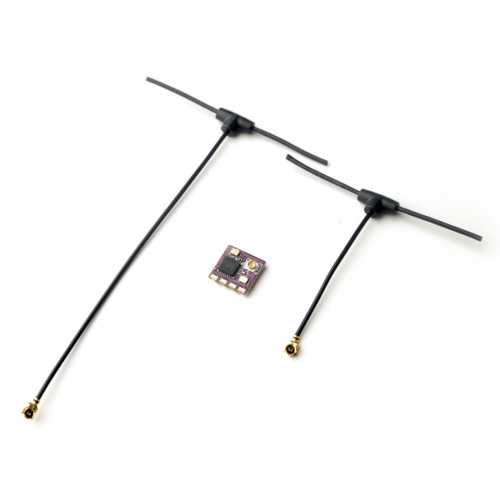

Комплектация:
- Приемник Happymodel EP1 TCXO (2.4ГГц) *1шт;
- Антенна Happymodel T-Type Long (2.4ГГц) *1шт;
- Антенна Happymodel T-Type Short (2.4ГГц) *1шт.
